3D Vision I

Camera Model#

我们先来看看2D的图像是怎么形成的。其本质是外界的光线进入相机，在相纸上成像

如果不加限制的话，来自任意地方的光线可以从任何方向进入相机，相纸上的每个pixel被来自不同方向的光线照射，很多时候会变成白色

为了得到清晰的图像，我们要控制相纸上每个点只能收到来自物体上一个点的光线，这就是小孔成像

Pinhole Camera#

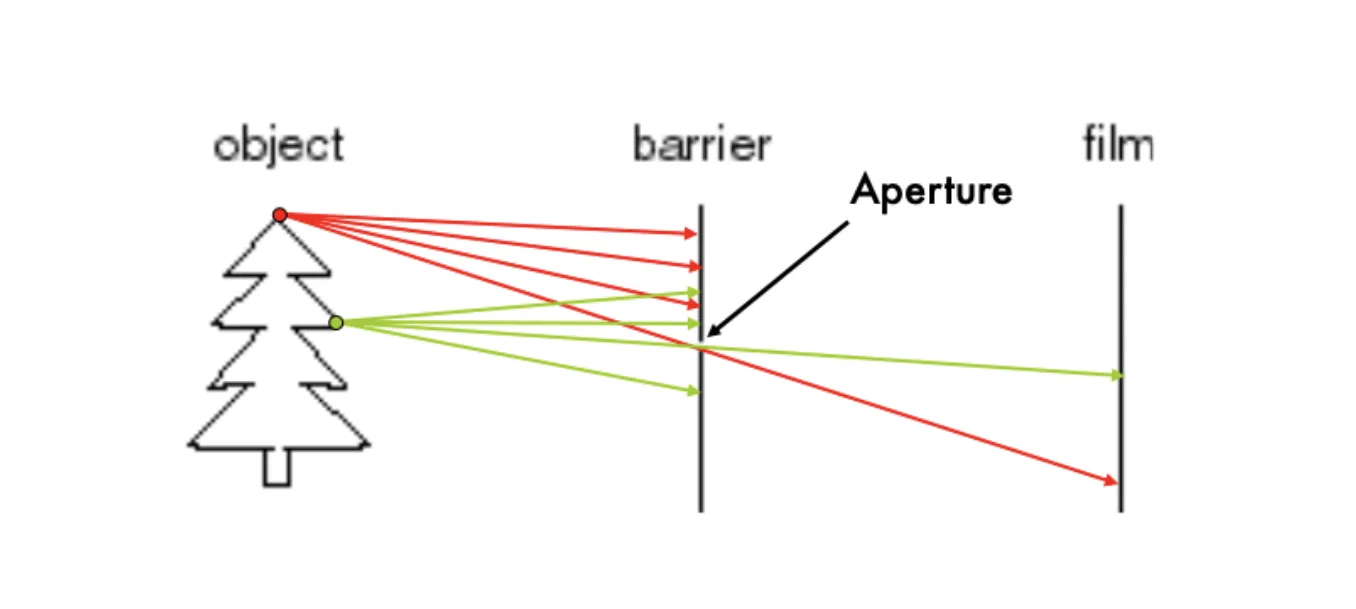

在相纸和物体之间放一个barrier，在上面开一个小孔，这样相纸上每个点只能收到来自物体上一个点的光线，形成了一个倒像

这里我们给一些参数：

• $f$：小孔平面到相纸平面的距离，叫做焦距
• $P$：物体上一个点，坐标为$(x,y,z)$，其中$Z$是物体到小孔平面的距离
• $P'$：相纸上对应的点，坐标为$(x',y')$

根据三角形相似，我们可以得到：

$$\frac{x'}{f} = \frac{x}{z}, \quad \frac{y'}{f} = \frac{y}{z}$$

Pinhole camera的小孔大小不好控制，太大了会导致图像模糊，太小了会导致图像暗淡

Paraxial Refraction Model#

我们用棱镜来替代小孔，棱镜（这里是凸透镜）可以让光线发生折射，控制光线的方向，使得相纸上每个点只能收到来自物体上一个点的光线

所有平行于凸透镜的光线经过折射后会聚焦到一个点，这个点叫做焦点，焦距就是凸透镜到焦点的距离

同样的，给定一些参数，我们也可以计算物体折射后在相纸上的位置：

$$\frac{x'}{z'} = \frac{x}{z}, \quad \frac{y'}{z'} = \frac{y}{z}$$

其中$z' = z_0 + f$

景深问题：当物体距离相机不在某个范围内时，图像会模糊（即光线没有聚焦在相纸上），这个范围叫做景深

Radial Distortion：只有在距离相机中心较近的地方，图像才会符合上面的规律，距离较远的地方光线会出现弯曲，这就是径向畸变

Camera Geometric Model#

Intrinsics#

我们再来看一下上面的坐标变换

上述变换的本质是进行一个映射 $E : R^3 \to R^2$，此外我们还需要完成两件事:

• 从实际的度量（米）转换到 pixel 为单位
• 在图片中，左下角为零点，而非中心，因此需要添加 offset

因此有：

$$P = (x,y,z) \to P' = (x',y') = \left( \alpha\frac{x}{z} + c_x, \beta\frac{y}{z} + c_y \right)$$

其中 $\alpha$ 和 $\beta$ 是 $x,y$ 两个方向 $f$ 对应的 pixel 数目，$c_x$ 和 $c_y$ 是 offset，以pixel为单位

这个映射不是线性的，无法用矩阵表示

因此我们引入齐次坐标，将 $P$ 和 $P'$ 分别表示为 $P = (x,y,z,1)$ 和 $P' = (x',y',1)$，变换回来时使用前几维除以最后一维的方式

这样就可以用矩阵表示这个变换了：

$$P' = \begin{bmatrix}\alpha & 0 & c_x & 0 \\ 0 & \beta & c_y & 0 \\ 0 & 0 & 1 & 0\end{bmatrix} \begin{bmatrix}x \\ y \\ z \\ 1\end{bmatrix}$$

这里的相等指的是齐次坐标相等

最后，我们记

$$K = \begin{bmatrix}\alpha & 0 & c_x \\ 0 & \beta & c_y \\ 0 & 0 & 1\end{bmatrix}$$

这个矩阵被称为相机内参矩阵，变换改写为

$$P' = K \begin{bmatrix}I & 0\end{bmatrix} P$$

skew：有时候相机的坐标轴不是垂直的，这时就需要添加一个参数$\theta$来表示坐标轴之间的夹角

那么此时相机内参矩阵就变成了

$$K = \begin{bmatrix}\alpha & -\alpha \cot \theta & c_x \\ 0 & \beta / \sin \theta & c_y \\ 0 & 0 & 1\end{bmatrix}$$

Extrinsics#

前面我们认为物体的空间位置由相机定义的坐标系来决定，有时候我们需要根据物体的世界坐标系来描述物体的位置

从世界坐标转化为相机坐标需要进行一个旋转和平移，这些都可以使用矩阵表示

对于点$P_w$，如果要将其平移一个向量$T$得到$P$，我们可以这么表示：

$$P = \begin{bmatrix}I & T \\ 0^T & 1\end{bmatrix} P_w$$

这里的$I$是一个3x3的单位矩阵，$T$是一个3x1的向量，$P_w$和$P$都是4x1的齐次坐标

对于旋转，我们可以使用一个3x3的旋转矩阵$R$来表示：

$$P = \begin{bmatrix}R & 0 \\ 0^T & 1\end{bmatrix} P_w$$

旋转矩阵$R$可以分解为三个绕$x,y,z$轴的旋转矩阵的乘积：（关于旋转矩阵，可以看一下这篇文章 ↗）

$$R = R_z(\gamma) R_y(\beta) R_x(\alpha)$$

其中

$$R_x(\alpha) = \begin{bmatrix}1 & 0 & 0 \\ 0 & \cos \alpha & -\sin \alpha \\ 0 & \sin \alpha & \cos \alpha\end{bmatrix}, \quad R_y(\beta) = \begin{bmatrix}\cos \beta & 0 & \sin \beta \\ 0 & 1 & 0 \\ -\sin \beta & 0 & \cos \beta\end{bmatrix}, \quad R_z(\gamma) = \begin{bmatrix}\cos \gamma & -\sin \gamma & 0 \\ \sin \gamma & \cos \gamma & 0 \\ 0 & 0 & 1\end{bmatrix}$$

最终我们将旋转和平移合并到一起（就是这两个矩阵相乘），得到一个4x4的变换矩阵：

$$P = \begin{bmatrix}R & T \\ 0^T & 1\end{bmatrix} P_w$$

Summary#

最后我们将相机内参矩阵和外参矩阵合并到一起，得到一个从世界坐标系到像素坐标系的变换：

$$P' = K \begin{bmatrix}R & T\end{bmatrix} P_w$$

Perspective Camera#

前面的模型都符合透视投影的规律，即近大远小，因此叫做perspective camera（透视相机），下面介绍两种特殊的相机模型：

weak perspective camera#

弱透视相机假设物体上所有点到相机的距离都近似相等，那么就可以将上述变换中的$z$替换为一个常数$z_0$，得到：

$$x' = \alpha \frac{x}{z_0} + c_x, \quad y' = \beta \frac{y}{z_0} + c_y$$

orthographic Projection#

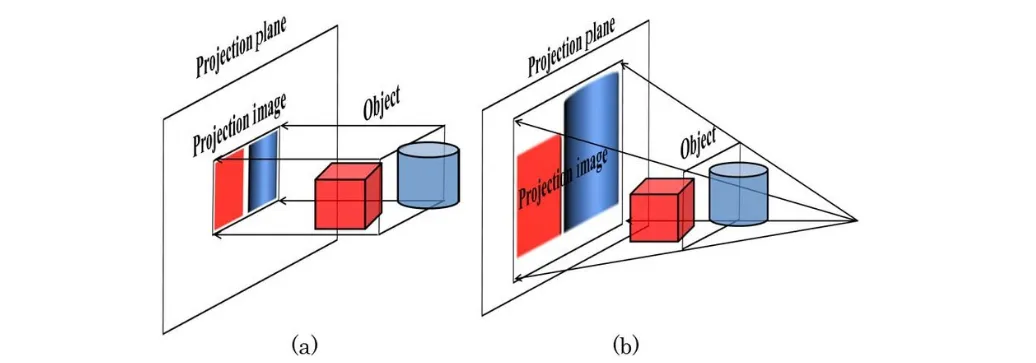

正交投影直接将物体上的点投影到相纸上，不考虑距离的影响

因此有：

$$x' = \alpha x + c_x, \quad y' = \beta y + c_y$$
