软件定义网络SDN

本文内容基于 2025 秋季《计算机网络》课程讲述，如有差错，欢迎指正

传统网络与SDN#

回顾一下传统路由和SDN路由的区别：

• 传统因特网，它的控制平面采用分布式的方式来进行计算，每个路由器独立运行路由算法，互相交换路由信息，计算出自己的路由表
• 软件定义网络SDN有一个中心化的控制器，控制器收集整个网络的信息，进行全网的路由计算

传统网络的局限性#

在传统网络中，路由器作为独立的设备，运行分布式路由协议（如 OSPF、BGP），互相交互计算路由表。这种架构存在很多缺陷：

1. 高度耦合，封闭系统：
   • 传统路由器是“黑盒子”，集成了专用硬件、专用操作系统和专用网络应用。
   • 不同厂商设备接口不兼容，配置和管理困难
   • 传统网络不可编程，很难实现高效、按需的数据传输
2. 路由计算效率低：
   • 路由传递信息时间长，收敛速度慢，网络拓扑变化时需要较长时间才能稳定。
   • 现代网络设备数量庞大，分布式算法计算复杂度高
3. 流量工程实现困难：
   • 流量工程：根据对传输流量的预测，规划流量的传输路径，以优化网络性能（如延迟、带宽利用率）
   • 流量工程的实现往往需要如线性规划、网络流等复杂算法
   • 传统路由协议（如 OSPF）通常基于最短路径（如链路权重），很难实现灵活的流量调度
   • 例如，想让某些流量走低延迟路径，某些流量走高带宽路径，或者在多条路径间做负载均衡，在传统网络中难以实现

因此，在2005年前后，人们对网络层结构进行了重新思考，提出了软件定义网络（SDN）的概念

SDN 的核心思想#

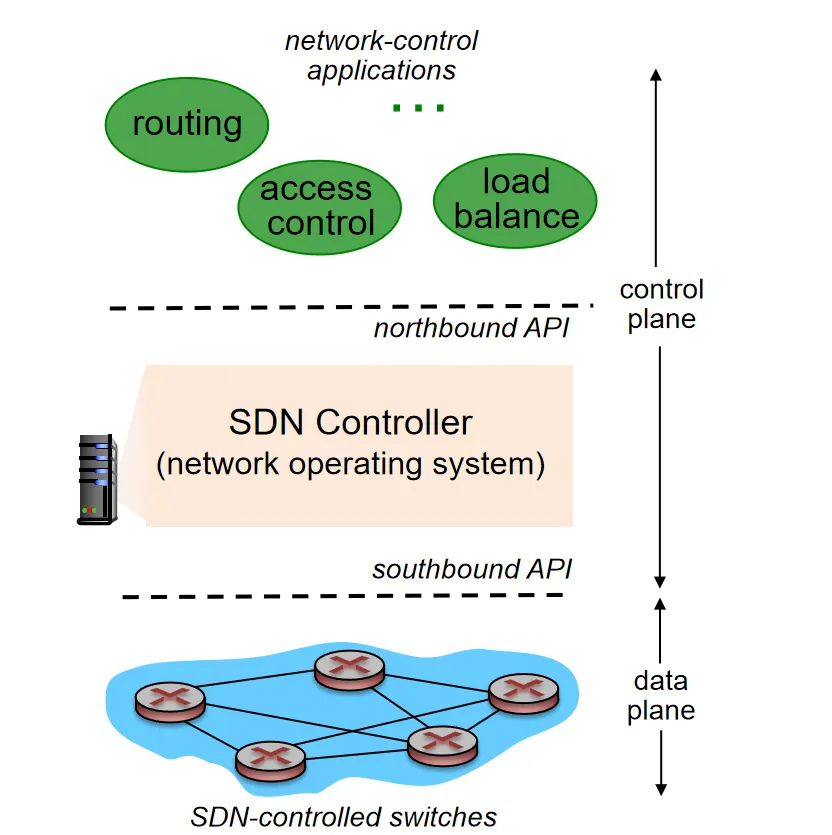

软件定义网络 (Software Defined Networking) 的核心愿景是将网络像软件一样进行编程和控制。其三大特征为：

1. 控制平面与数据平面分离，控制平面由一个逻辑上集中的控制器负责，对整个网络的负载进行统一规划
2. 抽象出了一种基于流表的通用转发技术，它可以由用户根据自己的需求来决定如何匹配和处理数据包
3. 提供开放接口，用户可以对网络设备本身或整个网络的功能去进行编程

• 北向接口（Northbound API）：控制器向上提供给网络应用的接口
• 南向接口（Southbound API）：控制器向下与数据平面设备交互的接口，最常用的是 OpenFlow 协议

SDN 数据平面#

在 SDN 中，数据平面的每个路由器（SDN 交换机）维护一张流表（flow table） ，流表由控制器计算后写入每个路由器

抽象模型：流表#

流表的形式可以是任意的，每个流表项通常包含3个部分：

• 头部：用于匹配报文
• 计数器：表项统计信息
• 动作：匹配成功后执行的操作

OpenFlow 流表#

目前最流行的流表结构是OpenFlow所定义的流表

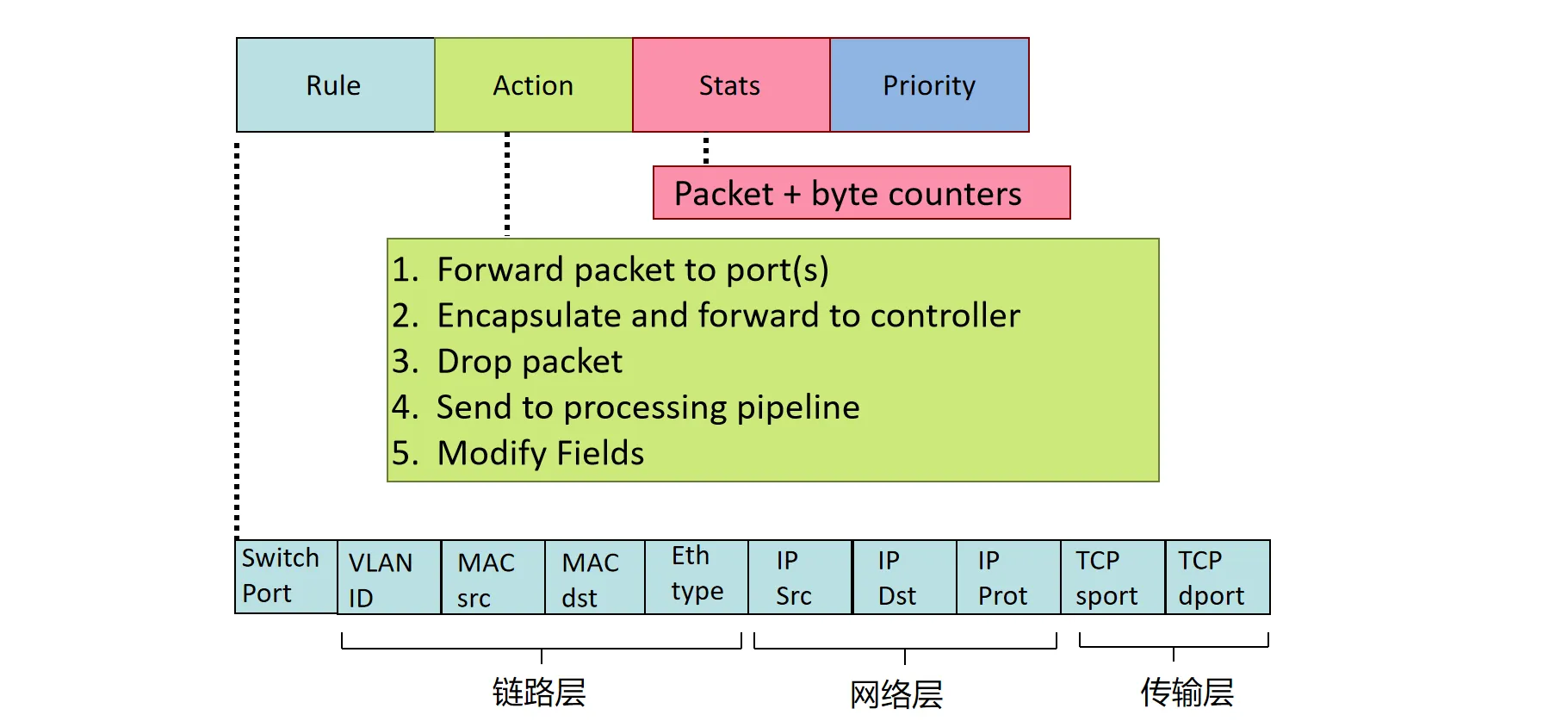

OpenFlow的流表项由4部分组成

• 模式：报文头中的匹配值
• 动作：对于成功匹配的报文所进行的操作，包括转发、修改、丢弃、送往控制器
• 优先级：当一个报文有多个匹配成功项时，定义优先顺序
• 计数器：报文数、字节数

• switch port: 报文从open flow交换机哪一个端口进来的

支持链路层（源/目的 MAC, EtherType）、网络层（源/目的 IP, Proto）、传输层（源/目的 Port）等多个字段进行匹配

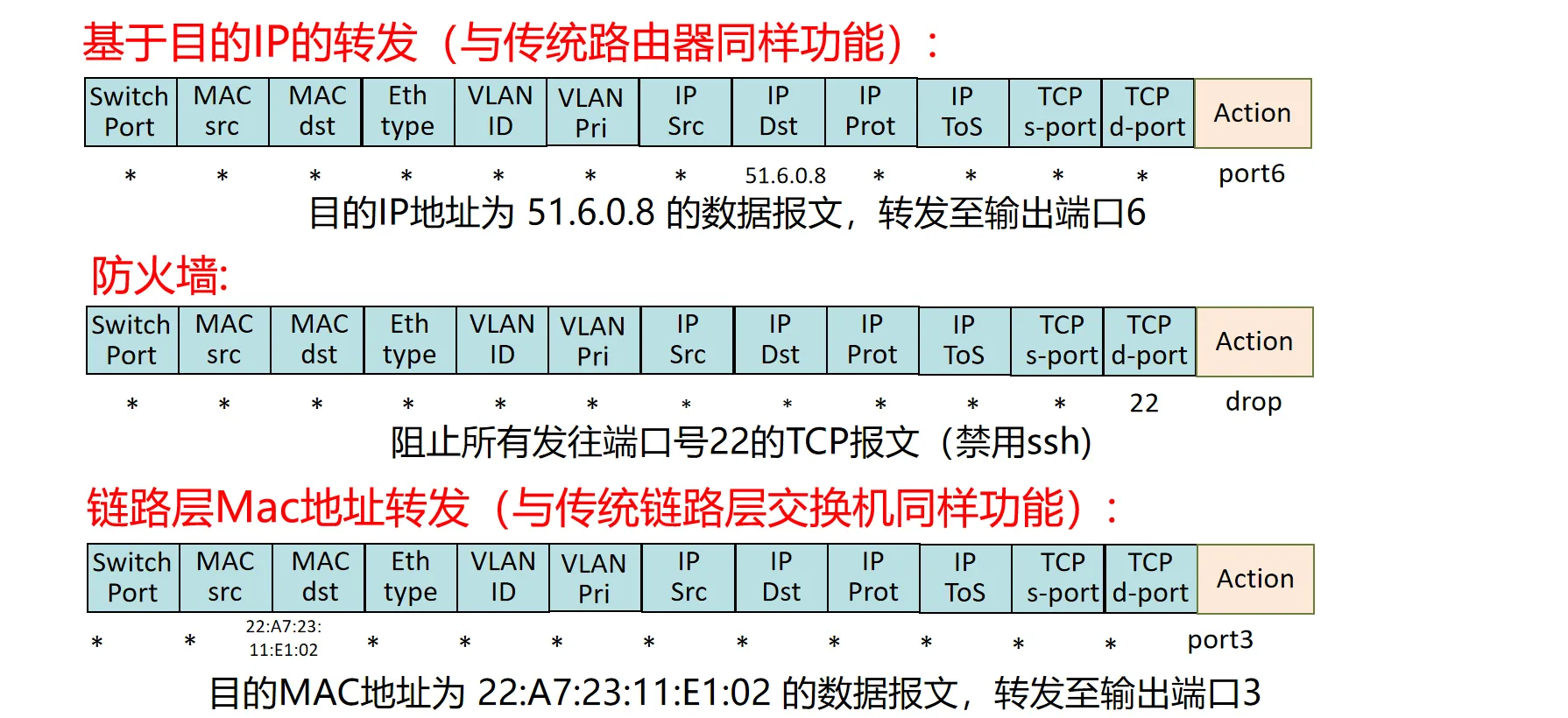

这种匹配-动作模型非常灵活，可以统一实现各类网络设备

• 实现路由器：匹配最长前缀 IP -> 转发
• 实现交换机：匹配目的 MAC -> 转发 / 泛洪
• 实现防火墙：匹配特定 IP 地址或端口 -> 丢弃 (Drop)
• 实现 NAT： 匹配 IP 地址与端口 -> 修改 IP 地址与端口

OpenFlow 协议仍有一些局限性：

• 匹配字段、动作固定，不支持自定义扩展
• 不支持“有状态处理”，无法记录过去的报文历史

后续出现了 P4 等更灵活的可编程数据平面技术

SDN 控制平面#

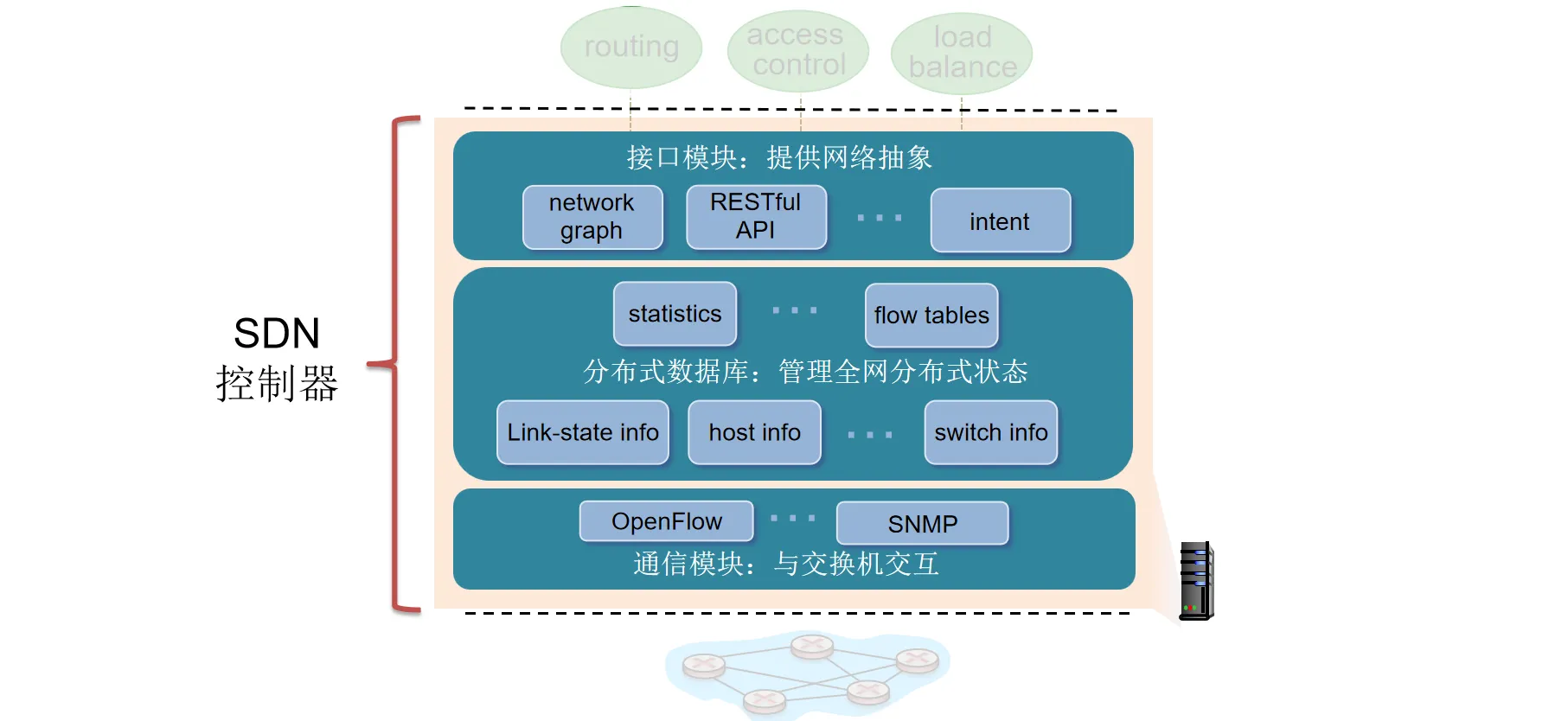

SDN 控制器采用层次化架构：

• 底层与交换机去进行通信（南向接口）
• 中层采用分布式数据库维护网络状态，屏蔽底层细节
• 顶层向网络应用提供抽象的 API（北向接口）

OpenFlow 协议#

OpenFlow定义了一套让控制器和交换机之间交互的协议，我们把它叫做OpenFlow协议，使用TCP进行传输

控制器到交换机的数据传输：

• 读状态: 控制器查询交换机状态或数据，交换机需回复
• 配置: 控制器设置交换机相关参数
• 修改状态: 添加、删除、修改交换机流表项
• Packet-out: 控制器通过交换机某个接口，发送数据报，即流量注入

交换机到控制器的数据传输：

• 流删除：通知流表项已经删除
  • 流表项删除由控制器触发，或者超过存活周期
• 端口状态: 上报交换机某个状态或统计信息
• Packet-in: 将报文发送给控制器

当交换机收到一个数据包后发现流表中没有匹配项，交换机会将该数据包通过Packet-in消息发送给控制器，由控制器决定如何处理该数据包。 控制器处理完毕后可以通过Packet-out消息将数据包发送回交换机

此外，Packet-out消息还可以进行一些故障诊断等操作

传统路由 vs SDN 路由#

SDN 整体示例#

1. 交换机 S1 发生链路故障, 使用“端口状态”消息通知控制器
2. SDN控制器收到该消息, 更新数据库里的链路状态消息
3. 某个Dijkstra’s 路由算法应用通过北向接口注册了对链路状态的监听。此时，回调该路由算法
4. Dijkstra’s 路由算法访问相关链路状态数据、网络拓扑数据，重新计算新路径
5. Dijkstra’s 路由算法将新得到的路径，与流表数据库交互，生成新的流表项
6. 控制器使用OpenFlow“修改状态”消息，将新的流表项安装至相关路由器
