Images as Functions#

在计算机视觉中，我们把图像定义为一个从 $R^2$ 映射到 $R^M$ 的函数 $f$ ，其中 $f(x,y)$ 给出了位置 $(x,y)$ 处的像素值（范围 $[0,255]$ ）。对于灰度图像， $M=1$ ，而对于彩色图像， $M=3$ （分别对应RGB三个通道，此时 $(x,y)$ 处的像素值是一个三维向量）

对于连续函数，我们可以定义它的梯度 $\nabla f(x,y) = \left( \frac{\partial f}{\partial x}, \frac{\partial f}{\partial y} \right)$ ，它表示函数在位置 $(x,y)$ 处的变化率。但是由于图像是离散的，我们需要使用有限差分来替代梯度：

\frac{\partial f}{\partial x} |_{x=x_0} \approx \frac{f(x_0+1,y_0) - f(x_0-1,y_0)}{2}

图像的梯度指向了图像中灰度变化最快的方向

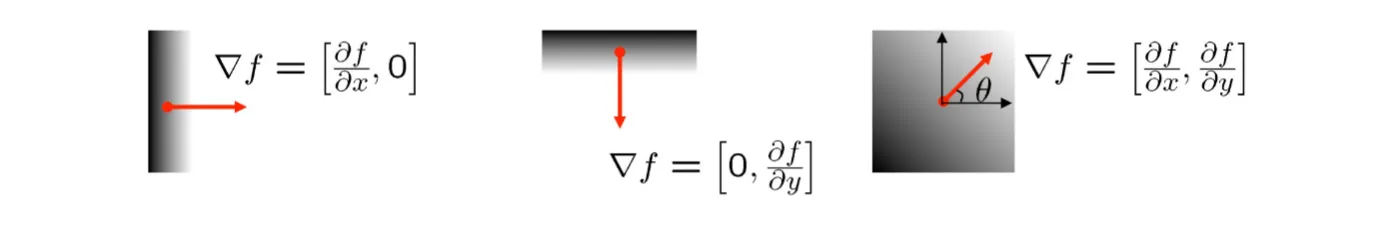

Images Gradient

Filters#

现实中的图像往往包含噪声，这些噪声可能会干扰我们后续的处理，因此需要进行平滑化处理

Filter（滤波）是一种常用的图像处理技术，它可以用于提取图像中有用的信息（比如边缘，拐角），也可以用于修改或增强图像的质量（超分，去噪）

一种滤波的方式是使用卷积运算，下面我们看一个一维滤波的例子

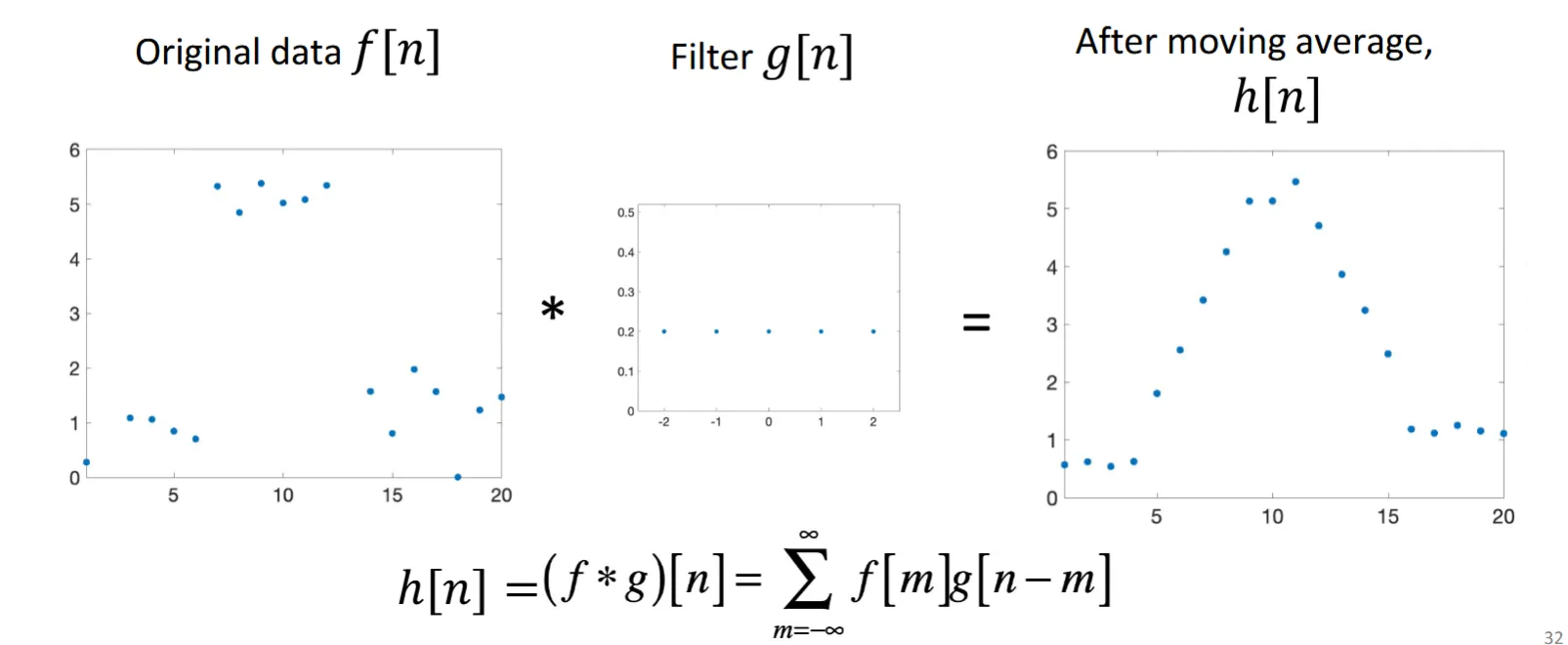

1D Convolution

这个例子里面，把每个点的值替换成了它自己和它左右各两个点的平均值，这样就达到了平滑化的效果

经过上面的处理后，每个部分的噪声都减小了，但是每个部分之间的变化也被模糊了。我们可以更改一下滤波器的权重，使得中心点的权重更大，这样就可以在平滑化的同时保留更多的细节

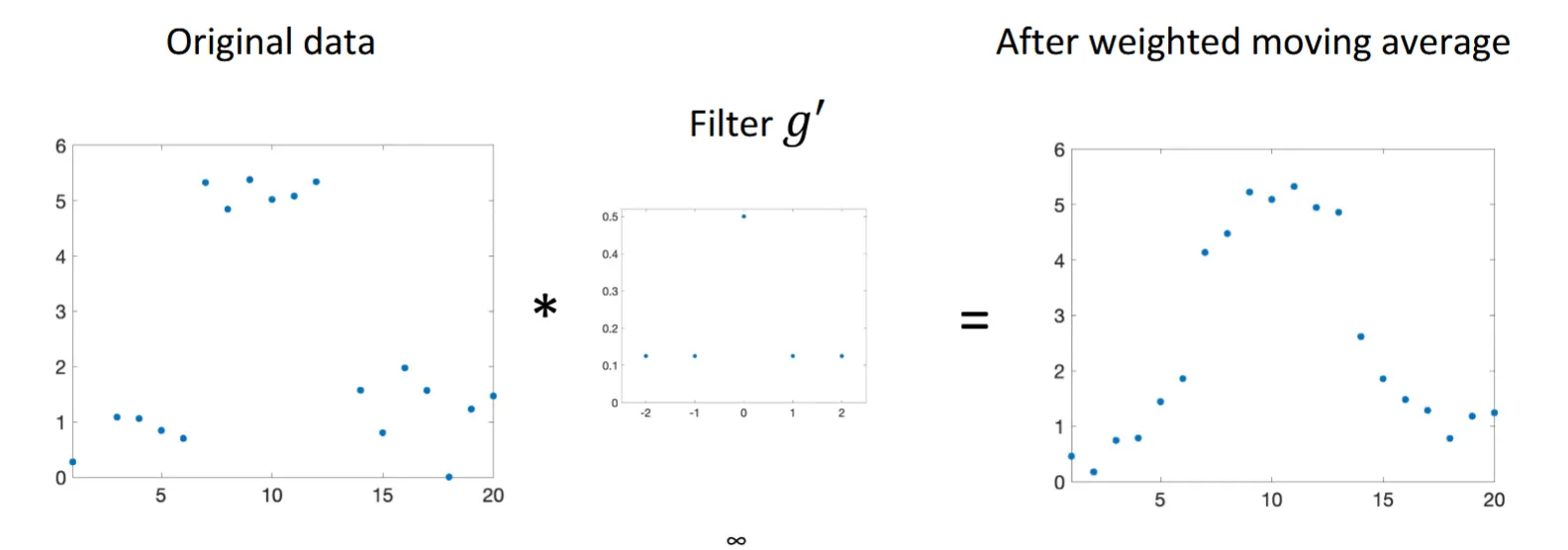

weighted convolution

注意到我们上面做的两种滤波都是对原来的值进行线性组合的，这样的滤波器被称为线性滤波器（linear filter），满足 $L(a\cdot f+b\cdot g)=a\cdot L(f)+b\cdot L(g)$ ，因此可以用卷积来实现

2D Filters#

与一维的滤波器类似，我们只是把卷积核换成了一个二维的矩阵，这样就可以在图像上进行卷积操作了。

对于之前的平均滤波器，我们可以把它表示成一个 $3\times 3$ 的卷积核：

\frac{1}{9} \begin{bmatrix} 1 & 1 & 1\\ 1 & 1 & 1\\ 1 & 1 & 1\\ \end{bmatrix}

用这个卷积核对图像进行卷积操作，每次计算3x3的区域内的像素值的平均值，来替换中心点的像素值

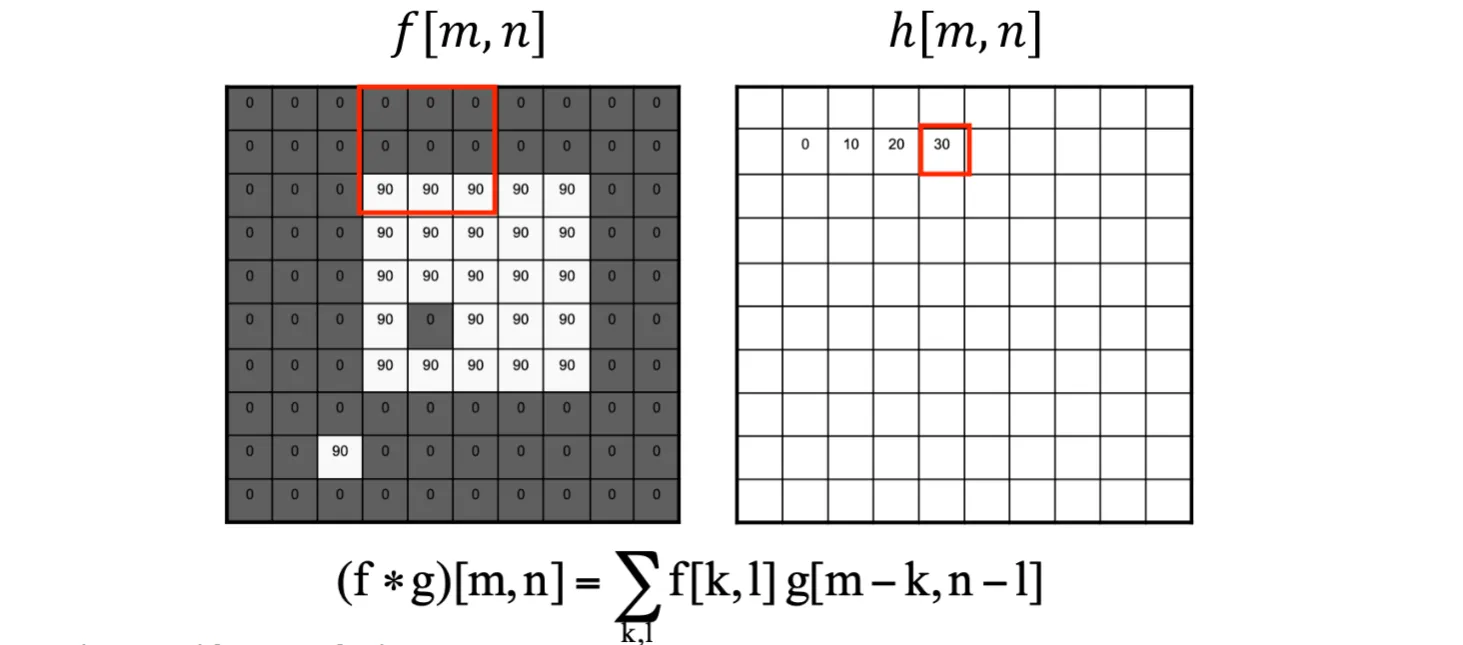

2D Convolution

除了上面提到的线性滤波器之外，还有一些非线性的滤波器，比如：

h[m,n]= \left\{ \begin{array}{l} 1,\quad f[m,n]>\tau \\ 0,\quad otherwise\\ \end{array} \right.

可以将像素值大于 $\tau$ 的部分设置为 $1$ ，其他部分置为 $0$ ，这样就实现了二值化的效果

Edge Detection#

从物理意义上讲，边缘通常对应着物体边界、表面朝向的突变、阴影或者是光照强度的变化。为了能够更好检测到边缘，我们需要给边缘一个数学上的定义:

在图像中，沿图像一个方向的像素值有显著变化（或具有高对比度），而沿其正交方向的像素值几乎没有变化（或低对比度）的区域

根据这个定义，我们注意到边界的梯度值往往比较大，因此我们可以通过计算图像的梯度来检测边界

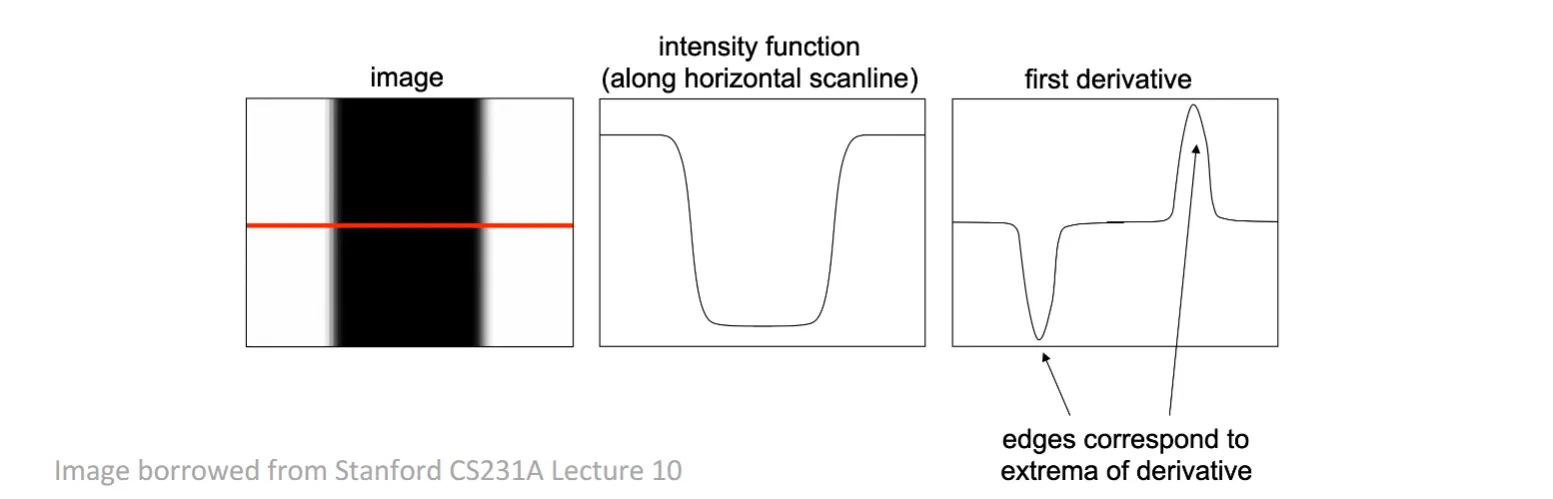

edge derivative

但是问题又来了，由于噪声的存在，图像的梯度值在噪点处也可能比较大，这样就会导致错误。这里就需要先进行平滑化处理

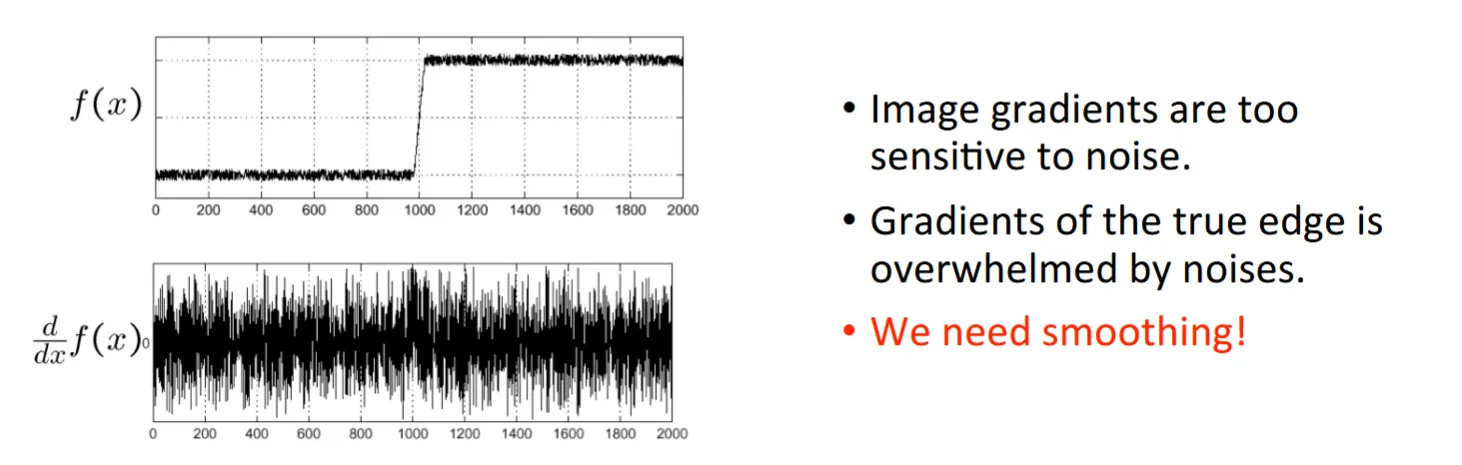

edge smoothing

之前我们已经提到过一些滤波器，而最常用的平滑滤波器是高斯滤波器，这里我们先考虑一维的

g(x) = \frac{1}{\sqrt{2\pi}\sigma} e^{-\frac{x^2}{2\sigma^2}}

高斯滤波器的形状是一个钟形曲线，可以看到这个曲线主要位于 $0$ 附近，因此是低通滤波器，可以用于做平滑处理。 $\sigma$ 控制了滤波器的宽度， $\sigma$ 越大，滤波器越宽，平滑效果越强，但也会导致边缘模糊和定位精度下降

NMS#

有了经过平滑化和求导之后的图像，我们可以通过一些方法，比如筛选出一些梯度大于某个threshold的点，来检测边缘。但这些边缘可能比较宽（梯度方向上有多个点）。为了得到精细的边缘，保留局部最大值，我们可以使用非极大值抑制（Non-Maximal Suppression，NMS）来进一步细化边缘

具体的实现步骤：

对于每个边缘像素点，计算它的梯度方向
沿着梯度方向延申出两条线段（长度一般取 $1$ ），分别指向正负两个方向，得到 $r$ ， $p$ 两个点
通过双线性插值计算出 $r$ ， $p$ 两个点的梯度值
如果当前点的梯度值大于 $r$ ， $p$ 两个点的梯度值，则保留当前点，否则抑制掉

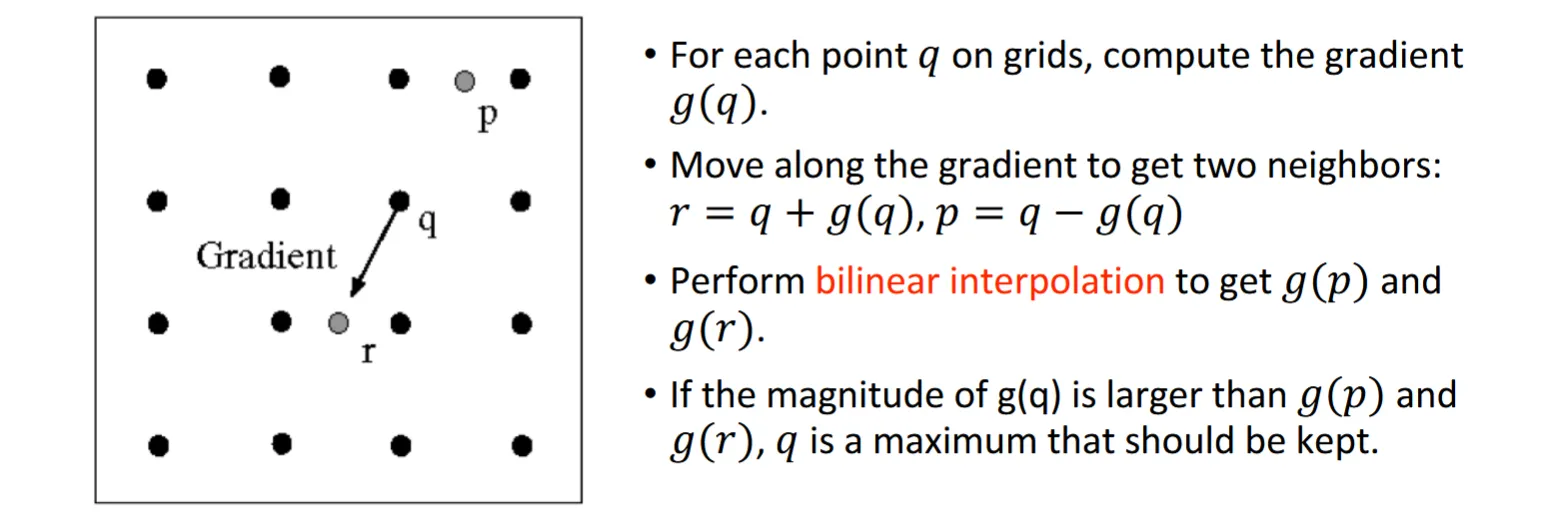

non-maximal suppression

注意这里面 $r$ ， $p$ 两个点实际上可能不存在于图像的像素位置上，因此需要通过双线性插值来计算出它们的梯度值

关于双线性插值：假设我们有一个二维的函数 $f(x,y)$ ，我们想要计算出在某个非整数位置 $(x,y)$ 处的函数值。我们可以通过周围四个整数位置的函数值来进行插值计算：

f_{R_1}(x,y_1) = \frac{x_2-x}{x_2-x_1}f(Q_{11}) + \frac{x-x_1}{x_2-x_1}f(Q_{21}) \\ \,\newline f_{R_2}(x,y_2) = \frac{x_2-x}{x_2-x_1}f(Q_{12}) + \frac{x-x_1}{x_2-x_1}f(Q_{22}) \\

其中 $(x_1,y_1)$ ， $(x_1,y_2)$ ， $(x_2,y_1)$ ， $(x_2,y_2)$ 分别是 $(x,y)$ 周围的四个整数位置

f_P(x,y) = \frac{y_2-y}{y_2-y_1}f_{R_1}(x,y_1) + \frac{y-y_1}{y_2-y_1}f_{R_2}(x,y_2)

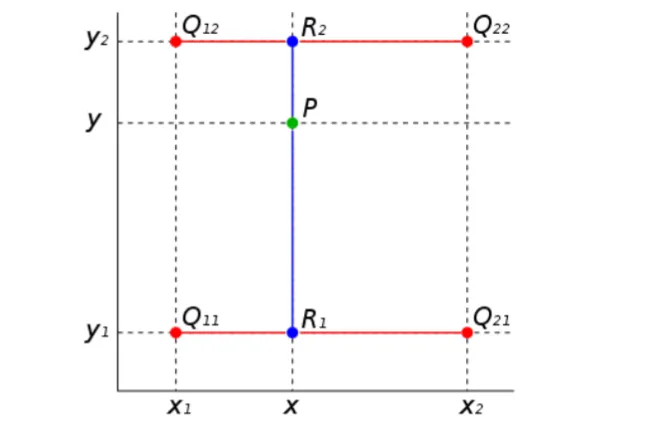

bilinear interpolation

此外我们还可以简化一下NMS的计算过程，直接把梯度方向分类为4个主要方向（ $0°$ ， $45°$ ， $90°$ ， $135°$ ，比如用是否大于 $22.5°$ 来划分 $0°$ 和 $45°$ ），只需要对比八个相邻点中的两个点即可，不需要双线性插值

Hysteresis Thresholding#

经过NMS后，我们得到了一个比较细的边缘图，但是这些边缘之间可能存在一些断点（由于噪声或者是边缘本身的特性），我们可以通过双阈值连接（Hysteresis Thresholding）来把这些边缘连接起来。

Hysteresis Thresholding设置了两个阈值：maxVal和minVal（都是超参数）。对于边缘图中的每个像素点，如果它的梯度值大于maxVal，记为强边缘；如果它的梯度值小于minVal，则抑制掉该点；如果它的梯度值介于minVal和maxVal之间，记为弱边缘

对于强边缘，分别检查沿着边缘方向（垂直于梯度方向）的两个相邻像素点。如果是弱边缘，且梯度和中间点在同一个方向上（这里的要求可以比较宽，只需要方向在同一个范围内就行），且符合NMS要求，则该点成为一个强边缘

反复做直到没有强边缘再出现为止。

Canny Edge Detector#

Canny Edge Detector是一个经典的边缘检测算法，包含了上面提到的所有步骤：

使用高斯滤波器对图像进行平滑化处理，减少噪声的影响
计算图像的梯度，得到边缘的强度和方向
使用非极大值抑制（NMS）来细化边缘，保留局部最大值
使用双阈值连接（Hysteresis Thresholding）来连接边缘
