网络层基本概念、路由器

本文内容基于 2025 秋季《计算机网络》课程讲述，如有差错，欢迎指正

网络层概述#

定位与功能#

网络层的基本功能是在主机之间实现了多跳的传输方式。 与应用层和传输层不同的是，网络层不仅实现于端系统（主机）中，也实现于网络核心的路由器中

• 发送端：将传输层数据单元封装成数据包，注入网络。
• 接收端：解析接收到的数据包，取出传输层数据单元，交付给上层。
• 路由器：检查数据包头部，根据路由表将其转发到合适的下一跳。

网络层的服务模型有多种选择，历史上也存在多种网络层技术，而我们如今最常用的因特网选择了“尽力而为”（Best-effort）的方式，实现了无连接的数据报服务， 即无连接、不保证服务质量、不保证可靠传输。这样的策略使得网络的造价大幅降低，运行方式灵活，得到了广泛部署

数据平面与控制平面#

网络层实现的基本功能主要可以分为两个操作：

• 转发：将数据报从路由器的输入接口传送到正确的输出接口
  • 核心：转发函数
• 路由：选择数据报从源端到目的端的路径
  • 核心：路由算法与协议

基于这两个功能，又能把网络层进一步划分为数据平面和控制平面：

• 数据平面：实现转发功能
  • 单个路由器上的局部功能，每个路由器独自执行
• 控制平面：实现路由功能
  • 需要多个路由器协同工作，共同决定路由路径
  • 两种实现方式：传统路由算法与软件定义网络 (SDN)

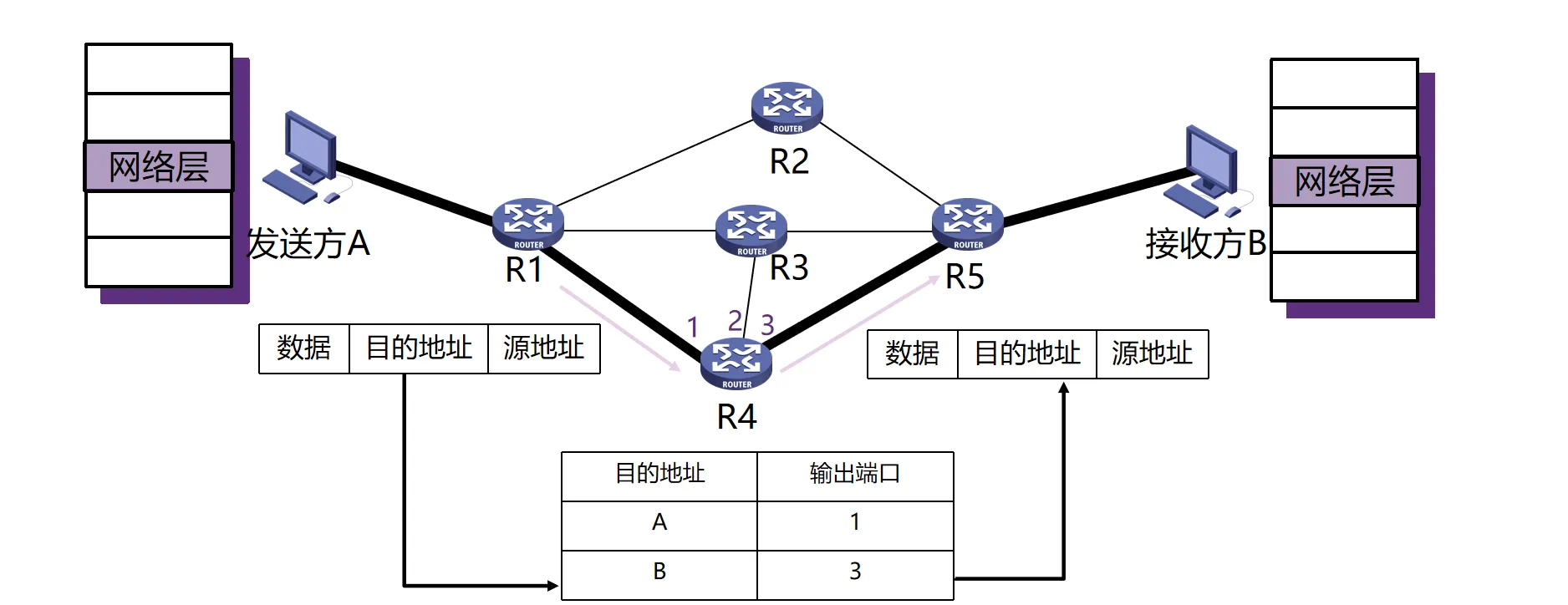

数据平面的转发操作本质上就相当于去计算一个转发函数，这个函数的形式通常是一个转发表，输入是数据包的目的地址（有时还有端口号），输出是对应的下一跳接口。 实际执行转发时通过查表来完成

传统上，控制平面实现在路由器内部，通过运行某种路由协议相互协作，计算端到端的路径，并更改路由器的转发表。 而近年来，软件定义网络 (SDN) 的兴起使得控制平面可以从路由器中剥离出来，将路由计算交给远端的控制器（可能是一个服务器或服务器集群）完成， 路由器上只需要实现一个简单的控制代理，负责与控制器通信并更新转发表

路由器#

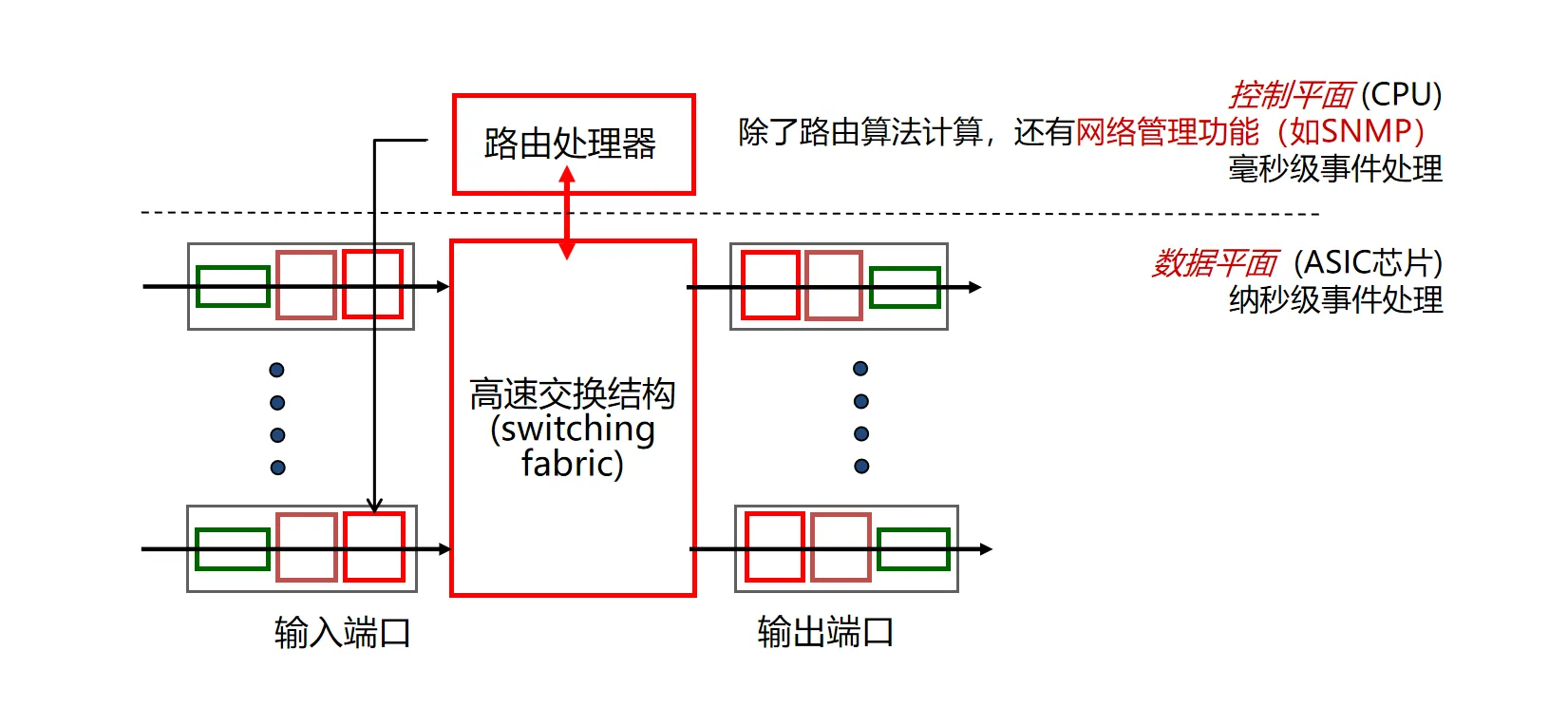

路由器是网络层的核心设备，传统的路由器主要由四个部分组成：

1. 输入端口 (Input Ports)：物理层接收、链路层处理、转发表查询、通过交换结构将报文排队发往目的接口卡
2. 高速交换结构 (Switching Fabric)：连接输入与输出端口的核心交换网络
3. 输出端口 (Output Ports)：从输出接口发送报文、缓存排队、链路层封装、物理层发送、从输出接口发送报文
4. 路由处理器 (Routing Processor)：执行控制平面功能（运行路由协议），计算转发表并下发给输入端口

一个路由器可同时运行多个路由协议，也可不运行任何路由协议，只使用静态路由和直连路由。 路由管理根据路由优先级，选择最佳路由，形成核心路由表，控制层将核心路由表下发到数据层，形成转发表（FIB）

具体路由算法、SDN等控制平面的内容将在后续文章中介绍，这里我们先聚焦于路由器的数据平面

路由器中IP报文转发有以下几个核心功能：

• 链路层解封装，IP头部校验
• 获取报文目的IP地址
• 用目的IP地址，基于最长前缀匹配规则查询转发表
• 查询失败，丢弃报文
• 查询成功
  • IP头部“TTL”字段值减1，重新计算IP头部“校验和”
  • 获取转发出接口和下一跳链路层地址
  • 重新进行链路层封装，发送报文

普通IP报文转发过程中，路由器不查看传输层及以上层协议的内容；每经过一个路由器，链路层封装会更新，IP头部“TTL”减1，IP头部“校验和”会更新

这里我们介绍的路由器与家用路由器不同，家用路由器通常还集成了交换机、防火墙等一系列功能，本文只从经典路由器的角度进行介绍

输入端口#

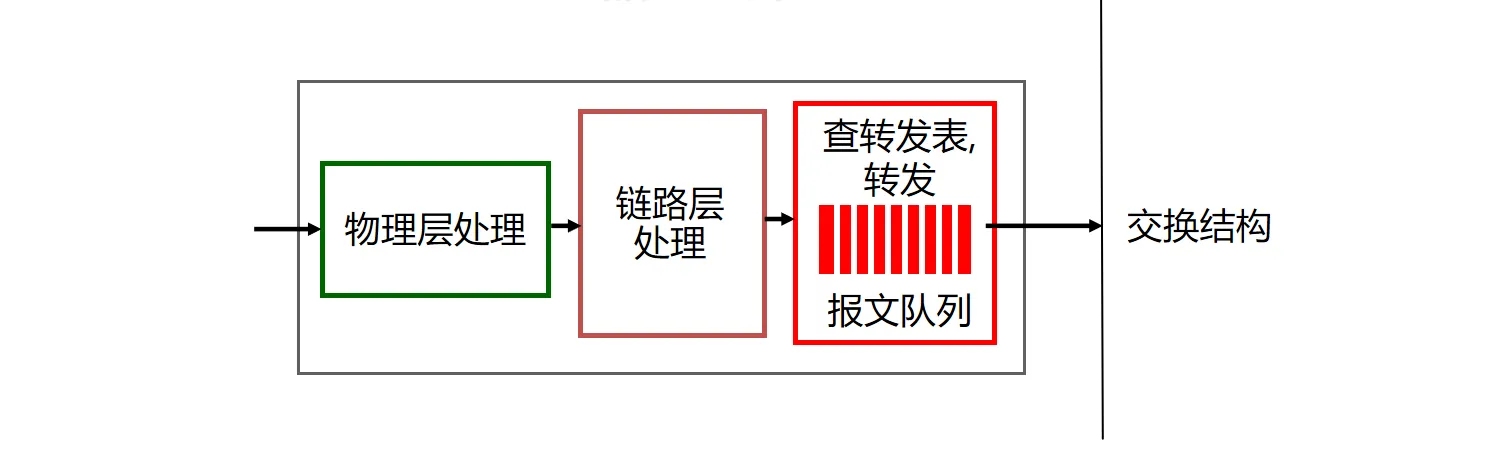

输入端口主要功能就是接收数据包，提取网络层数据报，并根据目的地址查找转发表，决定将数据包发往哪个输出端口。 当交换结构繁忙时，输入端口还需要维持一个缓冲队列，让数据包进行排队。

一个路由器通常有多个输入端口，每个端口连接一条链路，两两之间独立工作，达到线速的效果

输入端口的转发策略有两种：

• 基于目的地址的转发
  • 只根据目的IP地址
  • 传统交换机中常用（受限于芯片计算能力）
• 通用转发
  • 可以根据数据报文中任意字段的组合
  • 现代软件定义网络中使用

基于目的IP地址的转换本质上是把所有的IP地址划分成不同的范围，每个范围对应一个输出端口。 在实际实现这种转发的时候，采用了最长前缀匹配的方式进行转换

最长前缀匹配

• 原理：转发表中存储的是目的地址的前缀。当一个目的 IP 匹配表中的多个表项时，选择掩码最长（最精确）的那一项

出于对成本的考量，交换结构的速度一般会慢于所有输入端口的速度之和，当出现突发的大量流量是，数据包会在输入端口排队， 甚至导致排队延迟和丢包

• 排头阻塞现象
  • 排在队列最前面的数据包因为其输出端口拥塞而被阻塞。
  • 排在它后面的数据包虽然其对应的输出端口是空闲的，但也被迫等待，无法被发送。

交换结构#

交换结构负责将报文从输入端口的缓冲队列传输到正确的输出端口，它的速率决定了路由器内部的数据搬运能力。

交换速率：所有输入端口到输入端口的总速率，期望是所有输入端口速率之和，但实际上往往达不到这个水平

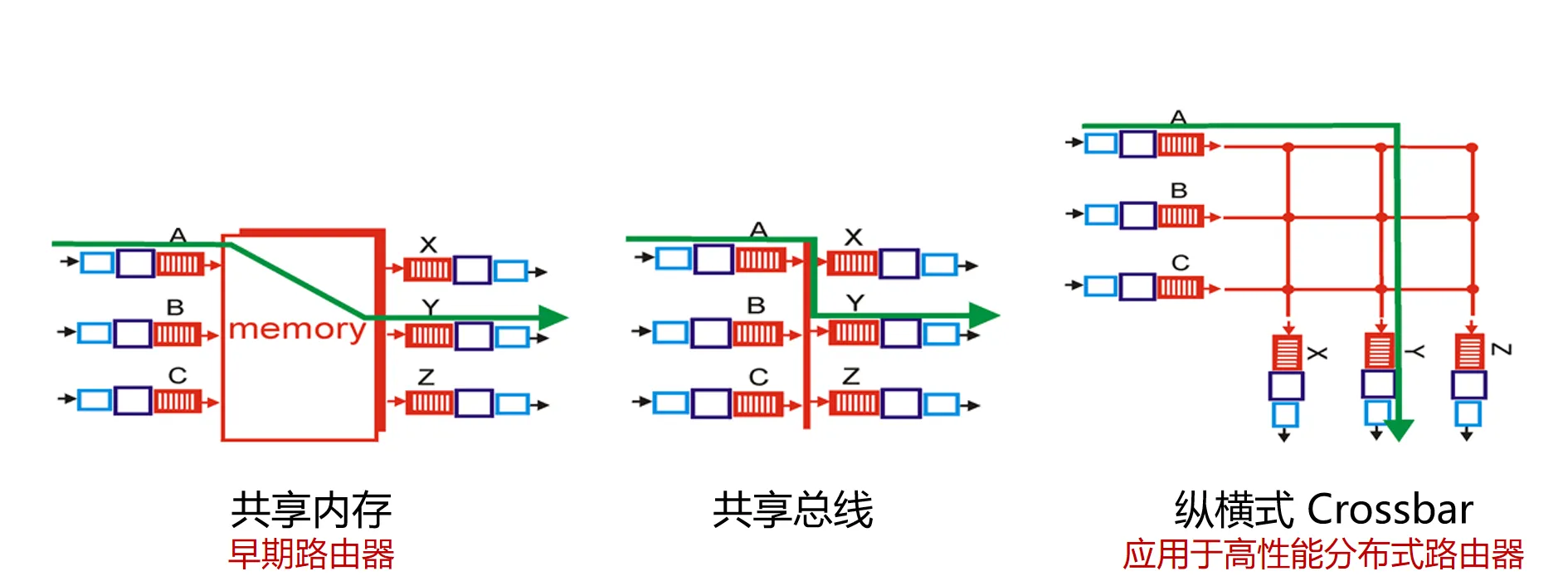

目前常见的交换结构有三种：

共享内存：

早期的路由器中，交换结构内没有专用芯片，只有一块内存，由控制平面的路由处理器控制。路由处理器不仅负责路由功能，还负责转发功能

交换流程：

• 报文到达输入端口时，产生中断信号通知路由处理器
• 路由处理器将报文复制到内存中，查询对应输出端口，再将报文复制到输出端口

由于内存拷贝速度有限，这种交换结构的性能很差

共享总线：

数据包从输入端口直接到达输出端口，无需处理器干预

实现方式：

• 输入端口通过转发表后，给报文附加上“标签”，表明输出端口
• 带标签的报文通过总线广播至所有输出端口
• 每个输出端口通过标签判断报文是不是属于自己的，不属于则忽略

总线一次只能广播一个报文，因此当多个输入端口同时发送报文时，会产生冲突，延迟会增大

纵横式交换：

由 $2N$ 条总线组成的网格，连接 $N$ 个输入和 $N$ 个输出。可以进行并行工作。 只要不同的输入端口去往不同的输出端口，它们可以同时传输，互不干扰。

后续一些交换机为了达到更高性能，会使用更复杂的多级交换结构

输出端口#

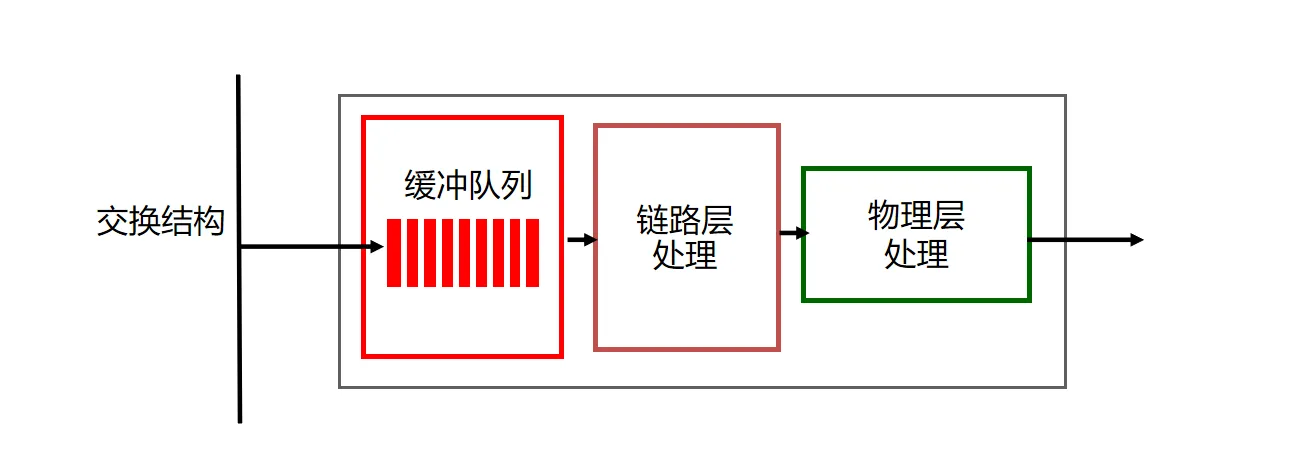

输出端口主要负责将从交换结构送来的数据包通过链路发送出去，它发送数据包的顺序不一定与到达顺序相同，因为输出端口通常会维护一个缓冲区，对数据包进行排队和调度

缓冲区：

当交换结构送来的数据包速率超过了输出链路的发送速率时，需要缓存数据包，形成排队，是造成网络排队时延和丢包的主要原因

• 缓冲区大小设置：
  • 经典经验法则：$B = RTT \times C$ （链路带宽 × 往返时延）。例如 250ms × 10Gbps
  • 现代改进法则：若交换机的报文分为N个流，$B = \frac{RTT \times C}{\sqrt{N}}$。这说明当流很多时，需要的缓冲区可以比经典值小很多
  • 流：相同网络地址的报文构成1个流

分组调度：

决定缓冲区中的哪个包先被发送，下面是一些常见的调度算法：

1. 先进先出 (FIFO) + 弃尾 (Drop Tail)

   • 最简单，按到达顺序发送。
   • 缓冲区满时丢弃新到达的包（或头部/随机丢弃）。
   • 缺点：无法区分业务优先级。

2. 优先权队列 (Priority Queuing)

   • 将包分为高优先级（如语音）和低优先级（如邮件）。
   • 非抢占式：当前正在发送的包发完后，永远先检查高优先级队列，只有高优先级为空才发低优先级。
   • 缺点：低优先级流量可能饥饿 (Starvation)，永远发不出去。

3. 轮询 (Round Robin, RR)

   • 将包分类，轮流从每个类别的队列中发送一个包。
   • 优点：解决了饥饿问题。
   • 缺点：如果不同队列的包大小不同，或者业务重要性不同，简单的轮流显得不公平。

4. 加权公平队列 (Weighted Fair Queuing, WFQ)

   • 更一般化的轮询方式，结合优先调度与轮询方式的优势
   • 每个类别（Class $i$）分配一个权重 ($w_i$)
   • 轮询时考虑权重：权重高的队列，轮询到的次数更多
